【48812】环网柜的部件介绍环网柜分类 |
发布时间: 2024-07-03 08:24:02 来源:案例应用 |
环网柜,也被称为环网供电的单位,是一组高压开关设备装在钢板金属柜体内或做成组装距离式环网供电单元的电气设备,其间心部分选用负荷开关和熔断器。每个环网柜由路总开关盒构成的活络联接方法,以满足不同电力分配网络节点的供电需求。由于电源开关设备和硬母线被封装在同一个封闭的金属外壳,一般运用作为绝缘和灭弧介质气体负荷开关或断路器,高性能的弹簧安排可以结束快速分开关运作。一个单独的环网单元从进线单位、计量单位、单位等不同的模块和母线单元组成,并可以根据实际需要恣意组合各种不同的方案。 环网柜大体上分为空气绝缘、固体绝缘和SF6绝缘三种,用于分合负荷电流,开断短路电流及变压器空载电流,必定距离架空线路、电缆线路的充电电流,起操控和维护作用,是环网供电和终端供电的重要开关设备。 柜体中,配空气绝缘的负荷开关首要有产气式、压气式、线绝缘的负荷开关为SF6式,由于SF6气体封闭在壳体内,它构成的隔 断断口不可见。环网柜中的负荷开关,一般要求三工位,即堵截负荷,隔绝电路、可行靠接地。 SF6式负荷开关易结束三工位,而真空灭弧式只能开断,不能隔绝,所以一般真空负荷环网开关柜在负荷开关前再加上一个隔绝开关,以构成隔绝断口。

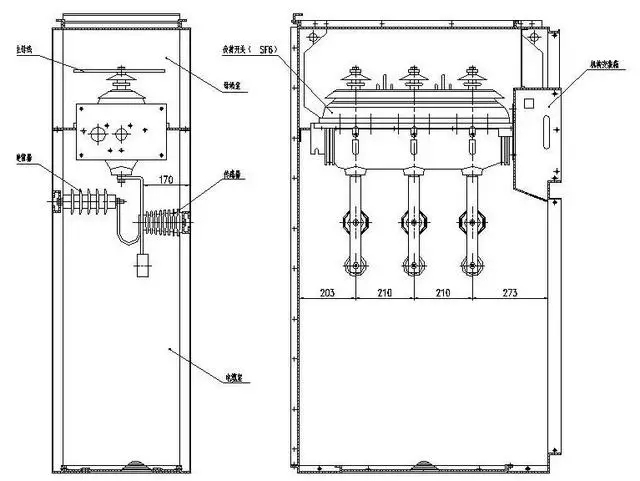

㎜冷轧钢板(或不绣钢板)焊接而成。每一个功用回路包含一台负荷开关和接地开关。负荷开关是由垂直运动的动触头系统和坐落下端的静触头组成,开关合闸时,动触头向下运动,负荷开关接通。接地开关由动触刀和静触刀组成,在弹簧运动过程中,接地开关快速接通。开关室上部和后部开有4个长方形设备工艺孔,环网柜的正面装有观察窗,可看到接地开关的“分”、“合”方位。在环网柜的后部装有防爆设备。c、负荷开关选用压气内吹式结构,灭弧能力强,且不影响相间及对地绝缘,动、静触头均带有弧触头,大幅度的提升了开断次数。 d、熔断器与负荷开关室构成变压器维护回路,高压限流熔断器装于环氧浇注的绝缘壳体内,熔断器熔断后,弹出撞针,负荷开关分闸。 e、操动安排室坐落环网柜正面,在每个功用回路中,负荷开关配有人力(或电动)储能弹簧操动安排,接地开关配有人力储能弹簧操动安排,面板上有分别用于负荷开关合闸操作和手动分闸旋转钮及接地开关的分、合闸操作孔,负荷开关分、合闸方位指示灯和电动分、合闸按钮,并设有模仿线、开关状况闪现牌及加锁方位,负荷开关和接地开关的操作具有联锁设备,以避免误操作。 |
